安全门报警控制主机 shxf-12jk

  • 产品名称:12防区报警控制主机
  • 产品型号:SHXF-12JK
  • 所属分类:安全门监测控制主机
  • 索取资料:
  • 尊敬的顾客朋友您好!如果您对本产品感兴趣,可以通过上方的<本站“在线咨询”><“在线QQ”>等方式索取高清资料,当然您也可以通过咨询电话了更多信息。谢谢!

产品介绍 布局图示 局部图示

产品介绍

一、主机分类:自动复位控制主机 手动复位控制主机
二、产品颜色:黑白色 灰白色 全黑色
三、外型尺寸:宽275mm*高230mm*厚60mm
四、功能说明:

•XF-12JK控制主机主直接由220V供电,输入220V交流,输出DC12V。

• 接收到报警信号后主机发出报警同时对应的大开关灯亮起,可能过开关关闭主机报警,如果大开关灯仍亮起表示远程报警信号未解除。

•此主机可应用控制及监控12个防区(12个控制点),通过远程了解所对应门的开闭情况并通过主机远程控制。

五、应用范围:

•可与门禁电锁联动远挰控制及监控其上锁和解锁情况.

•与常闭防火门报警逃生门锁或门磁控制及监控。

•与常开防火门释放器门吸等相关产品控制及监控。

•此主机能准确的控制及获取所使用门的开闭情况及能过远程控制。

六、布线说明:

如果需要远程控制并且监视门的开闭情况布线时选用4芯线,其中2芯为监视门开闭信号线,2芯为控制线。所接收的线及主机控制的线均为无源信号,对线无特殊要求,但必须保证所引用的线无继点。

七、使用说明:

主机上分别有1-12组信号线及 12路控制开关,以单向报警锁为例:在单向报警锁推未经允许情况下推动后,锁发出报警同时主机发出报警,在通过主机控制开关或报警锁现场钥匙关闭报警后同时取消报警锁及主机的报警,如果重选设置报警需要将单向报警锁及主机控制按钮全部复位方能再次启用报警功能。

八、注意事项:

如果达到远程关闭报警功能,推杆报警锁必须由12V控制电源供电,220V输入12V及9V输入 ,推杆报警锁由9V电源供电。

.

相关产品: 消防联动报警锁常开防火电释放器 | 门禁电锁

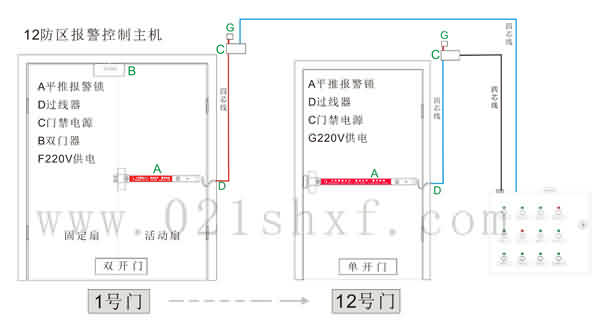

产品分布图

不锈钢下压锁

12防区报警控制主机可单独控制12套联动报警锁,监测报警锁情况及远程控制。

具体布线方案需要根据现场情况而定,上图布线分布图只作参考。

→更多安装效果

局部图示

  • 玻璃门下压锁

    报警主机线路板

    下压逃生锁

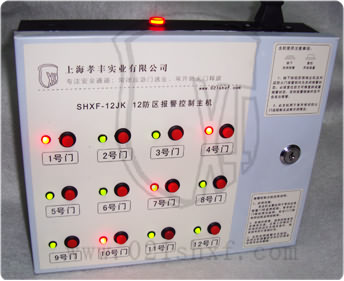

    报警主机开关指示灯

  • 不锈钢下压锁

    黑色报警主机

  • 下压推杆锁

    复位控制报警主机

    说明: 12防区联动报警主机与应急联动报警锁联动,监测防火门情况及远程控制关闭报警。
